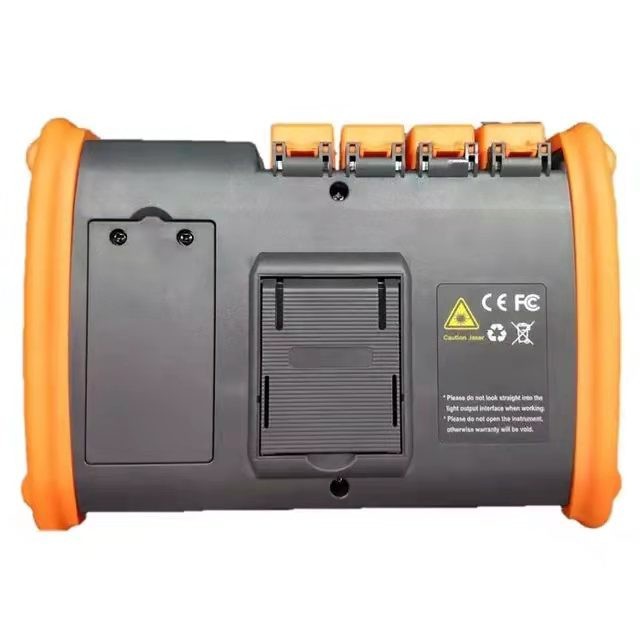

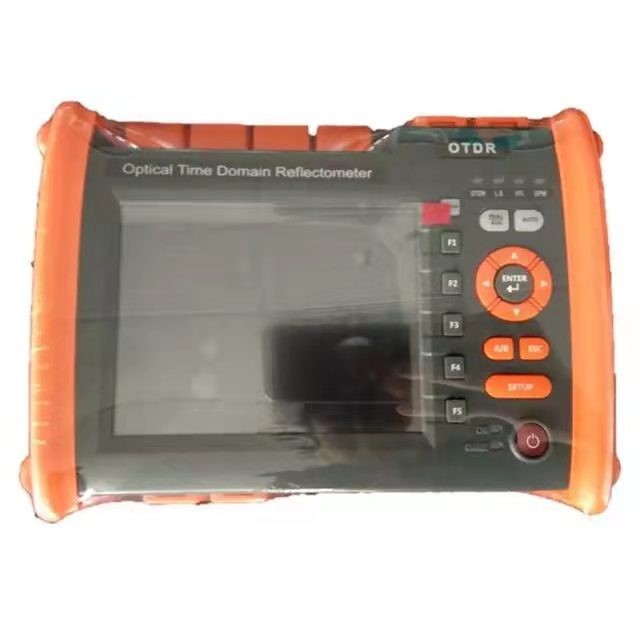

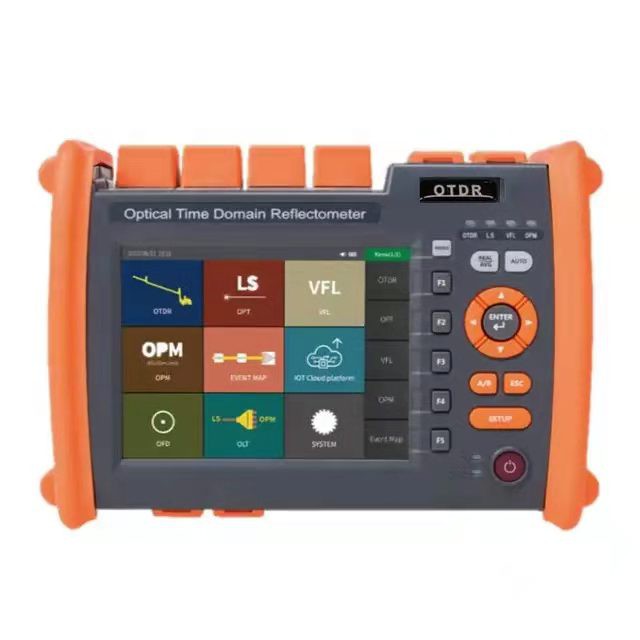

Test multifonctionnel OTDR intelligent 1310/1550nm 32/30db

OTDR

Type de fibre

G.652

Longueur d'onde

1310nm±20nm/1550nm±20nm

Plage dynamique

32dB/30dB

Zone aveugle de l'événement

1m

Zone aveugle ATT

6m

Plage d'essai

500m/1km/2km/4km/8km/16km/ 32km/64km/12 8km/256km

Largeur d'impulsion

5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns

Précision de télémétrie

±( {{0}}.75m plus Sample interval plus 0.005 pour cent x Distance d'essai)

Perte de précision

±0.05dB/dB

Points d'échantillonnage

16k〜256k

Résolution de l'échantillon

0.05m16m

Précision de réflexion

±3dB

Format de fichier

Format de fichier standard SOR

Analyse des pertes

Méthode 4 points / Méthode 5 points

Niveau de sécurité laser

Classe II

Stockage de données

Stockage interne: 100M (<3000 curves)="">; External: 4G bit

Connecteur

FC/UPC (SC interchangeables,ST)

Interface de données

USB,Mini-USB,Port Ethernet 10M/100M

OPM

Gamme de longueurs d'onde

800nm1700nm

Connecteur

Cardan universel FC/SC/ST

Portée de l'essai

-50dBm〜plus26dBm

Incertitude

±5 percent

Longueur d'onde d'étalonnage

850nm/980nm/1300nm/1310nm/1490mn/1550nm/1625mn/1650nm

LS

Longueur d'onde

Compatible avec la longueur d'onde de sortie de l'OTDR

Puissance de sortie

Supérieur ou égal à -5dBm

La stabilité

CW, ±0.5dB/15min (Test after 15 minutes of boot-up preheating)

Connecteur

FC/UPC (SC interchangeables,ST)

VFL

Longueur d'onde

650nm±20nm

Puissance de sortie

Supérieur ou égal à 2mW

Mode

CW/lHz/2Hz

Connecteur

FC/SC/ST

Afficher

Écran LCD couleur de 5,6 pouces et écran tactile

Source de courant

Adaptateur CA/CC: Input: 100V〜240 V, 50/60 Hz, sortie 0,6 A: 12V-19V, 1.5A

Li-Batterie: 7.4V, 5200mAh

Heures de fonctionnement de la batterie

Supérieur ou égal à 10h

Température de fonctionnement

-10 degré〜plus 50 degrés

Température de stockage

-40 degrés〜plus 70 degrés

Humidité relative

0 〜95 pour cent, sans condensation

Poids

Inférieur ou égal à1,2 kg

Taille

208/mmx 110mmx56mm
