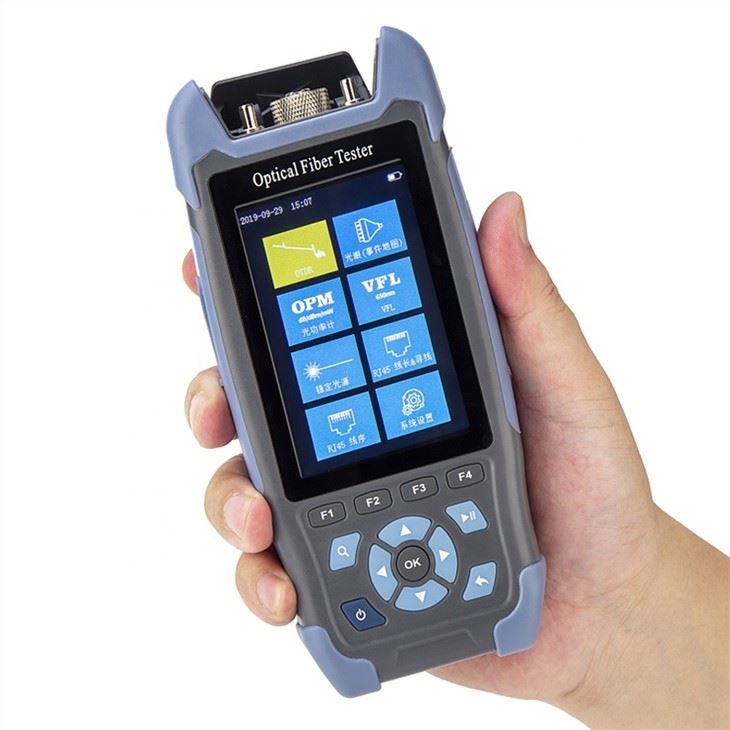

mini OTDR portable
Mini OTDR portable ST3200E
Spécifications techniques
Modèle | ST3200E-A | ST3200E-B |
Longueur d'onde | 1550 nm ± 20 nm | 1310 nm / 1550 nm ± 20 nm |
Type de fibre | G.652 | |
Plage dynamique | 22 dB | 24 dB / 22 dB |
Zone aveugle d'événement | 3m | |
Zone aveugle ATT | 8m | |
Gamme de test | 500 m à 64 km | |
Largeur d'impulsion | 3ns ~ 10us | |
Précision à distance | ± (1m {{1}} Intervalle d'échantillonnage +0.005 % x Distance de test) | |
Précision de la perte | ± 0,2 dB / dB | |
Points d'échantillonnage | 16k〜128k | |
Exemple de résolution | 0.05m~8m | |
Précision de réflexion | ± 3dB | |
Stockage de données | Interne ： ≥600 ； Externe ： Carte TF | |
Format de fichier | Format de fichier standard SOR | |
Niveau de sécurité laser | Classe II | |
Connecteur | FC / UPC (SC ST interchangeable) | |
Autres | |
Affichage | LCD couleur de 3,5 pouces |
Source de courant | Batterie Li-polymère ： 3.7V, 4000mAh Adaptateur: 5VDC, 2A |
Interface de données | Micro USB |
Stockage externe | carte TF |
La vie au beurre | Veille> 20h; temps de mesure:> 12h |
Température de fonctionnement | -10°C 〜+50°C |
Température de stockage | -40°C 〜+70°C |
Humidité relative | 0 〜95%, sans condensation |
Poids | ≤350g |
Taille | 173 mm x 82 mm x 37 min |
Les fonctions: Bleu, OTDR / Carte des événements / Séquence VFL / RJ45 / Traqueur de câble RJ45 (détecteur d'achat supplémentaire) / Longueur de ligne RJ45 / Lampe de poche | |
OPM | ||
Gamme de longueurs d'onde | 800 nm à 1700 nm | |
Type d'interface | Joint universel FC / SC / ST | |
Gamme de test | -50 dBm à 26 dBm | |
Incertitude | ±5% | |
Identification de fréquence | CW / 270/330 / 1k / 2kHz | |
Longueur d'onde d'étalonnage | 850nm / 980nm / 1300nm / 1310nm / 1490mn / 1550nm / 1625mn / 1650nm | |
LS | ||
Type de LD | FP-LD | |
Longueur d'onde | 1550 nm ± 20 nm | 1310 nm / 1550 nm ± 20 nm |
Puissance de sortie | ≥-5dBm | |
Fréquence de modulation | 270/330 / 1k / 2kHz | |
Stabilité | CW, ± 0,5 dB / 15 min (test après 15 minutes de préchauffage) | |
Connecteur | FC / UPC (SC ST interchangeable) | |
VFL | ||
Longueur d'onde | 650 nm ± 20 nm | |
Puissance de sortie | ≥10 mW | |
Mode | CW / lHz / 2Hz | |
Connecteur | FC / SC / ST | |
Mesure de la longueur du câble RJ45 | ||
Gamme de test | 300M | |
La température d'essai est de 25 ° C ± 2 ° C, la largeur d'impulsion maximale; le temps moyen est supérieur à 3 s.
Les conditions de test de la zone aveugle d'événement sont la portée minimale, la largeur d'impulsion minimale, la perte de réflexion de la surface d'extrémité de la fibre optique (GG gt; 45 dB), la valeur typique.
Liste de configuration
NON. | Nom | Quantité | Remarques |
1 | Hôte | 1 | Batterie incluse |
2 | Adaptateur | 1 | |
3 | Ligne de données | 1 | |
4 | CD-ROOM (logiciel d'analyse / manuel de l'utilisateur) | 1 | |
5 | Manuel d'utilisation | 1 | |
6 | SC / UPC | 1 | |
7 | Certificat de qualification / carte de garantie de service | 1 | |
8 | Certification d'étalonnage | 1 | |
9 | Tranche de coton propre | 10 | |
10 | Sac à dos d'instrument | 1 |
En savoir plus sur nous:
FAQ:
1. Êtes-vous un fabricant ou une société commerciale?
Nous sommes fabricant spécialisé dans l'ampli fibre optique GG; domaine de test des télécommunications depuis plus de 25 ans. Et bienvenue vous visitez notre usine lorsque vous êtes disponible.
2. Puis-je avoir des échantillons pour des tests de qualité?
Oui. Pas de MOQ pour les échantillons, et nous vous proposons un guide d'utilisation pour vous aider à les tester.
3. Combien de temps le délai de livraison sera-t-il?
Cela dépend du montant de la commande. Généralement, 1 à 2 jours ouvrables pour une petite quantité. Plusieurs semaines pour le montant en vrac. Et vous pouvez le confirmer auprès de nos responsables produits lorsque vous êtes prêt à passer commande.
étiquette à chaud: SENTER, ST3200E OTDR, 1310 / 1550nm 24 / 22db, mini OTDR portable portable, prix usine
