Dispositif de surveillance de localisation de défauts distribués par ligne aérienne
Le système distribué de surveillance de localisation des défauts utilise des terminaux de surveillance des défauts répartis le long des lignes de transmission pour obtenir le courant d'onde progressive, le temps de transit de l'onde progressive et le temps de réflexion au moment du défaut. Ces données sont transmises à la plate-forme système via une technologie de communication sans fil pour déterminer avec précision l'emplacement du défaut. De plus, une technologie de discrimination intelligente est utilisée pour analyser les caractéristiques de la forme d'onde du défaut, identifiant si le défaut est causé par la foudre ou par des facteurs non liés à la foudre. Lorsque le défaut est induit par la foudre-, le système peut distinguer davantage les « défauts de contournement arrière ou les défauts de défaillance du blindage », et les résultats du diagnostic sont immédiatement notifiés au personnel.
Spectacle d'effet :

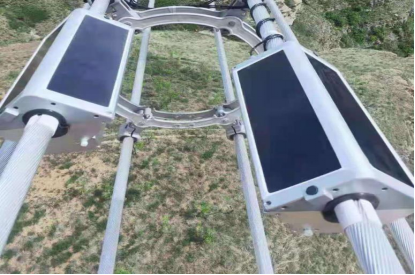

1. Effet d'installation
2.Effet de plateforme

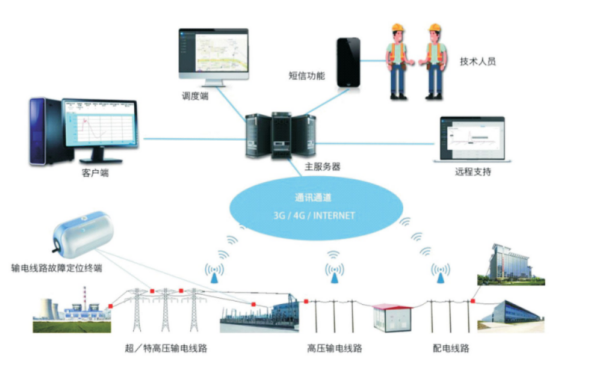

Comment ça marche :
Couche terminale :
Utilisez des terminaux intelligents de surveillance des défauts pour obtenir le courant d'onde progressive, le transit de l'onde progressive et le temps de réflexion au moment du défaut, effectuer une analyse préliminaire et filtrer les données redondantes.
Couche réseau :
Utilisez la technologie de communication sans fil pour transmettre des données à la plate-forme système et déterminer avec précision l'emplacement du défaut.
Couche plateforme d’exploitation et de maintenance :
Utilisez une technologie d'identification intelligente pour analyser les caractéristiques de la forme d'onde du défaut et identifier si le défaut est causé par la foudre ou d'autres facteurs.
Description des produits
Paramètres techniques :
|
Dispositif de surveillance de localisation de défauts distribué |
|
|
Bande passante actuelle du capteur |
1 kHz-10 MHz |
|
Fréquence d'échantillonnage |
Fréquence d'échantillonnage du courant d'onde progressive : 2 MHz-10 MHz |
|
Fréquence d'échantillonnage actuelle de la fréquence du travail : supérieure ou égale à 2 kHz |
|
|
Plage de mesure |
Plage de mesure du courant de déplacement : 1A-5kA |
|
Temps d'enregistrement continu du courant de déplacement : supérieur ou égal à 1000us |
|
|
Plage de mesure du courant de fréquence industrielle : 10 A-15 000 A. |
|
|
Temps d'enregistrement continu du courant de fréquence industrielle : supérieur ou égal à 500 ms |
|
|
Précision des mesures |
Précision de mesure du courant d'onde progressive : inférieure ou égale à 5 % |
|
Précision de mesure du courant de fréquence industrielle : inférieure ou égale à 5 % |
|
|
Précision d'étalonnage de l'heure du système : inférieure ou égale à 0,1 μs |
|
|
Exigence de puissance de travail |
Courant de démarrage minimum Inférieur ou égal à 20A |
|
Structure d'apparence |
Le dispositif de surveillance a une forte adaptabilité environnementale, avec la pluie, l'humidité, la corrosion, les vibrations, la foudre, les interférences électromagnétiques et autres performances |
|
Le dispositif de surveillance répond aux exigences du niveau de protection IP65 de la coque. |
|
|
La coque du dispositif de surveillance est en aluminium métallique, qui répond aux exigences de décharge corona à un niveau de tension de 500 kV. |
|
|
Le dispositif de surveillance est applicable à différents types de conducteurs |
|
|
Intervalle minimum de défaut |
Capturez la ligne à court-temps d'intervalle de défaut continu inférieur à 3 secondes. |
|
Exigence de durée de vie |
Maintenance-free time: >5 ans |
|
Poids |
Poids inférieur à 5Kg |
