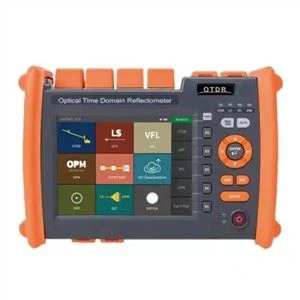

ST3200H OTDR 7 pouces

Taper

SM

MM

SM/MM

Longueur d'onde

1310/1550nm

1310nm /1490nm /1550nm

1310nm /1550nm /1625nm

1310nm /1550nm /1650nm

1310nm /1550nm /1625nm/1650nm

1310nm /1490nm

/1550nm /1625nm

850nm/ 1300nm

850nm /1300nm /1310nm /1550nm

Plage dynamique

32/30

35/33

38/36

42/40

45/43

32/30/30

37/35/35

32/30/30

37/35/35

32/30/30

37/35/35

37/35/35

37/35/35/35

26/28

26/28/35/33

26/28/37/35

Zone aveugle de l'événement

0.8

0.5m

0.8m

0.5m

0.8m

0.5m

0.8m

0.5m

0.5m

0.5m

1m

Zone aveugle ATT

4

3.5m

4m

3.5m

4m

3.5m

4m

3.5m

3.5m

3.5m

6m

Plage d'essai

100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km

Largeur d'impulsion

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/lus/2us/3us/5us/8us/10us/20us

Précision de télémétrie

± (0.75 m plus intervalle d'échantillonnage plus Q0025 % distance XTest)

Perte de précision

± 0.03d B/d B

Points d'échantillonnage

Supérieur ou égal à 256k

Résolution de l'échantillon

0.015m~16m

Précision de réflexion

±2dB

Résolution des pertes

0.01dB

Seuil de perte

0.01dB

Format de fichier

Format de fichier standard SOR

Analyse des pertes

4-méthode ponctuelle /5-méthode ponctuelle

Niveau de sécurité laser

Classe II

Fréquence de rafraîchissement

4 Hz (généralement)

Stockage de données

Stockage interne:2 Go, 200,000courbes;Stockage externe:64 Go

Connecteur

FC/UPC (SC ST interchangeable)

Interface de données

USB-A. Port de type C, LAN RJ45 10/100 Mbit/s

OPM

Gamme de longueurs d'onde

800nm~1700nm

Connecteur

Universel FC/SC/ST

Portée des essais

-50dBm~ plus 26dBm/-70dBm~ plus 6dBm

Incertitude

±5 pour cent

Longueur d'onde d'étalonnage

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

L S

Type de laser

FP-LD

Longueur d'onde

Compatible avec la longueur d'onde de sortie de l'OTDR

Puissance de sortie

>-5 dBm (fibre SM)

Mode

CW/270Hz/lkHz/2kHz

La stabilité

CW, ±0.5dB/15min (Test après 15 minutes de préchauffage)

Connecteur

FC/UPC (SC interchangeables,ST) VFL

Longueur d'onde

650nm plus 20nm

puissance de sortie

Supérieur ou égal à 10mW

Mode

CW/lHz/2Hz

Connecteur

FC/UPC (SC interchangeables,ST)

L'indice de test de perte optique fait référence à la source de lumière et à l'indice de puissance optique ci-dessus.

Les autres

Affichage

Écran LCD couleur 7 pouces plus écran tactile:800x480

Source de courant

Adaptateur de type C:Saisir: 100V〜240V, 50/60Hz, sortie:Batterie au lithium 5 V/3 A, 9 V/2 A, 12 V/1,5 A : 3,7 V, 10 400 mAh.

température de fonctionnement

-10 degré ~ plus 50 degrés

Température de stockage

-40 degré〜plus 70 degrés

humidité relative

0〜95 pour cent, sans condensation

Lester

Poids 1,2 kg

Taille

215 mm x 160 mm x 50 mm

Fonctions de l'hôte:OTDR/VFL/LS/OPM/Event Map/End Detection/Optical Loss Test/Ethernet test/Remote test/File management

Modèle

P1

P2

P3

P4

P5

P6

P7

Longueur d'onde

1310nm±20nm 1550nm±20nm

1625nm ± 20nm (filtré)

1650nm ± 5nm (filtré)

1310nm/1550nm ±20nm 1625nm±15nm (filtré)

1310/15 50nm±20nm 1650 ±5nm (filtré)

Filtre

/

High pass>1595nm lsolation>40dB (1270nm'1585nm)

Bandpassl650nm± 7nm Isolation >40dB (1650nm±10nm)

High pass>1595nm Isolation >40dB (1270nm-1585nm)

Bandpassl650nm ±7nm lsdation>40dB (1650nm±10nm)

Type de fibre

G.652

Plage dynamique maximale

37/35dB

38dB

38dB

38/36/3 6 dB

40/38/38dB

42/40/40dB

38/36/36dB

Zone aveugle de l'événement

0.5m

Zone aveugle ATT

3.5m

Zone aveugle PON

30m

Plage d'essai

10 0 m/500 m/l 0,25 km/2,5 km/5 km/10 km/20 km/4 0 km/80 km/ 125 km/260 km/420 km

Largeur d'impulsion

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/lus/2us/3us/5us/8us/10us/20us

Précision de la plage

± ({{0}}.75 m plus intervalle d'échantillonnage plus 0,0025 % de distance xTest)

Perte de précision

0.03d B/dB

Points d'échantillonnage

>256k

Résolution de l'échantillon

0.015m~16m

Précision de réflexion

±2dB

Résolution des pertes

±0.001dB

Seuil de perte

{{0}}.0ldB
